Saluran Air Bersih dan Kotor – Dalam dunia konstruksi bangunan, baik itu rumah, gedung perkantoran, atau fasilitas industri, sistem saluran air memiliki peran yang sangat penting. Air bersih dan air kotor memiliki saluran yang berbeda karena fungsinya yang berbeda pula.
Agar distribusi air bersih dan pembuangan air kotor berjalan dengan lancar dan tidak terjadi kontaminasi silang. Pemasangan kedua jenis saluran ini harus cermat.
Setelah membahas cara merawat tangki pendam supaya awet, artikel ini akan membahas lebih dalam mengenai perbedaan denah saluran air bersih dan air kotor. Yuk simak!

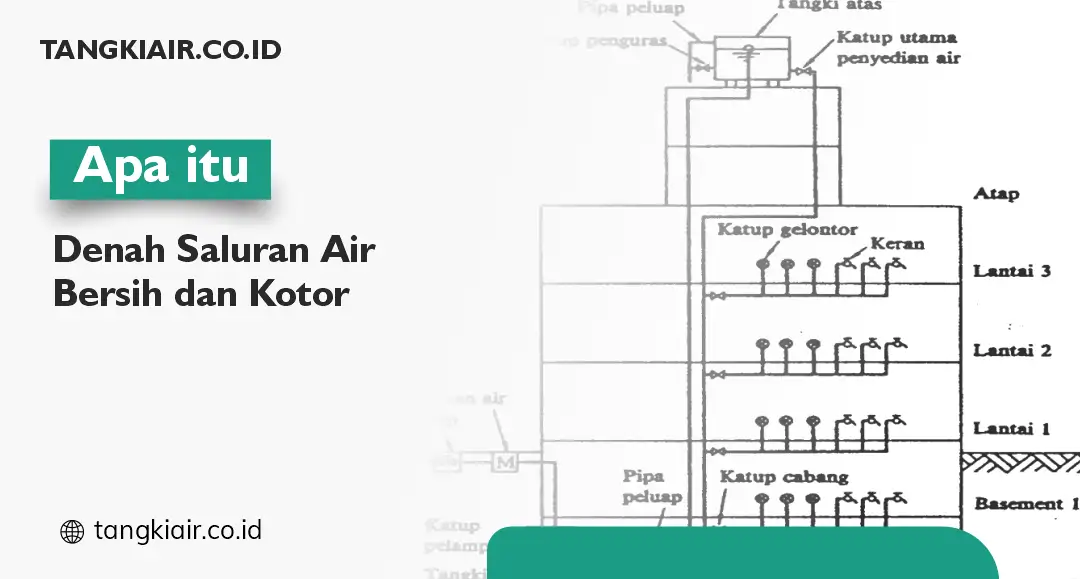

Apa itu Denah Saluran Air Bersih dan Kotor
Denah saluran air bersih dan kotor adalah gambar atau rencana yang menggambarkan tata letak serta sistem distribusi air bersih dan pembuangan air kotor di dalam sebuah bangunan. Denah ini merupakan bagian penting dari perencanaan plumbing. Dimana memastikan air bersih bisa didistribusikan dengan baik ke seluruh area yang memerlukan, sementara air limbah atau air kotor bisa dibuang dengan aman ke sistem pembuangan.
Perbedaan Denah Saluran Air Bersih dan Kotor
Perbedaan antara saluran air bersih dan air kotor tidak hanya terlihat pada fungsi dan jenis air yang dialirkan, tetapi juga pada desain dan penempatan dalam denah sistem plumbing bangunan. Berikut adalah beberapa perbedaannya.
1. Fungsi Utama Sistem
Sistem saluran air bersih dirancang untuk mendistribusikan air dari sumbernya ke berbagai titik penggunaan di dalam bangunan, seperti keran, shower, mesin cuci, dan toilet. Sistem ini harus menjaga kualitas air agar tetap bersih dan aman digunakan, sehingga material yang digunakan untuk pipa air bersih biasanya bersifat non-korosif dan tidak mempengaruhi kualitas air.
Sedangkan sistem saluran air kotor berfungsi untuk mengalirkan air limbah yang telah digunakan ke sistem pembuangan, seperti septic tank, sumur resapan, atau saluran drainase kota. Karena air kotor mengandung zat pencemar, sistem harus dirancang agar air limbah dapat dibuang dengan aman tanpa mencemari lingkungan sekitar.
2. Material Pipa
Pipa untuk menyalurkan air bersih harus memenuhi standar kebersihan dan kesehatan Yaitu dengan material seperti PVC, PEX, atau tembaga yang tahan korosi dan bebas dari bahan kimia berbahaya.
Sedangkan untuk saluran air kotor, pipa harus kuat dan tahan terhadap korosi serta zat kimia dalam limbah. Pipa PVC umum digunakan, tetapi untuk saluran utama yang lebih besar, pipa beton atau besi cor sering digunakan karena tahan tekanan dan beban air limbah.
3. Pola Denah dan Penempatan Pipa
Dalam denah saluran air bersih, pipa terhubung dari sumber utama seperti meteran atau tangki air menuju titik penggunaan. Penempatan pipa lebih fleksibel karena air tidak berbahaya, sering kali pemasangan di dinding atau di bawah lantai untuk distribusi vertikal dan horizontal.
Sebaliknya, saluran air kotor memerlukan perencanaan lebih hati-hati karena bergantung pada gravitasi. Air limbah harus mengalir dari titik buangan seperti toilet dan wastafel menuju pembuangan utama atau septic tank. Pemasangan pipa harus dengan kemiringan 1-2% untuk memastikan aliran lancar.
4. Ukuran Pipa
Ukuran pipa untuk saluran air bersih lebih kecil, berkisar antara ½ hingga 1 inci, karena aliran air dipengaruhi oleh tekanan dari sumbernya. Biasanya ukuran ini menyesuaikan dengan jumlah pengguna dan kebutuhan air di bangunan.
Sebaliknya, pipa saluran air kotor lebih besar, berkisar antara 3 hingga 4 inci, karena harus mengalirkan air limbah dan padatan, terutama pada saluran blackwater. Saluran utama menggunakan pipa yang lebih besar untuk terhubung ke septic tank atau sistem pembuangan kota.
Faktor yang Mempengaruhi Desain Denah Saluran Air
Perencanaan denah saluran air, baik bersih maupun kotor, memerlukan pertimbangan beberapa faktor penting. Beberapa di antaranya adalah:
1. Ukuran dan Bentuk Bangunan
Bangunan yang lebih besar dan kompleks memerlukan sistem saluran air yang lebih rumit. Membutuhkan pipa distribusi dan pembuangan yang lebih panjang serta jaringan yang lebih kompleks. Hal ini untuk memastikan aliran air bersih dan pembuangan air kotor berjalan efisien di seluruh area bangunan.
2. Lokasi Geografis
Tidak hanya bentuk bangunan, kondisi lingkungan juga turut mempengaruhi sistem saluran air seperti kemiringan tanah, ketinggian lokasi, dan iklim.
Di daerah dengan curah hujan tinggi, saluran air kotor dan air hujan sering memerlukan pemisahan. Hal ini untuk mencegah limpahan dan kontaminasi.
3. Peraturan dan Standar Lokal
Setiap daerah memiliki peraturan tertentu mengenai sistem plumbing yang berbeda. Peraturan ini mencakup standar material, ukuran pipa, dan tata letak saluran yang aman untuk lingkungan dan kesehatan.
Penutup
Demikianlah perbedaan antara perbedaan antara saluran air bersih dan air kotor. Perbedaannya tidak hanya terlihat pada fungsi dan jenis air yang mengalir. Namun juga pada desain dan penempatan dalam denah sistem plumbing bangunan.
